Diagrmas elétricos dos trens da série 500 e 700

Prezados,

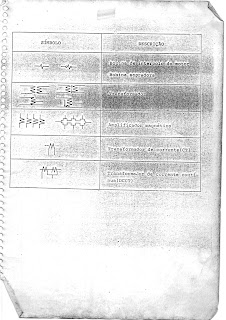

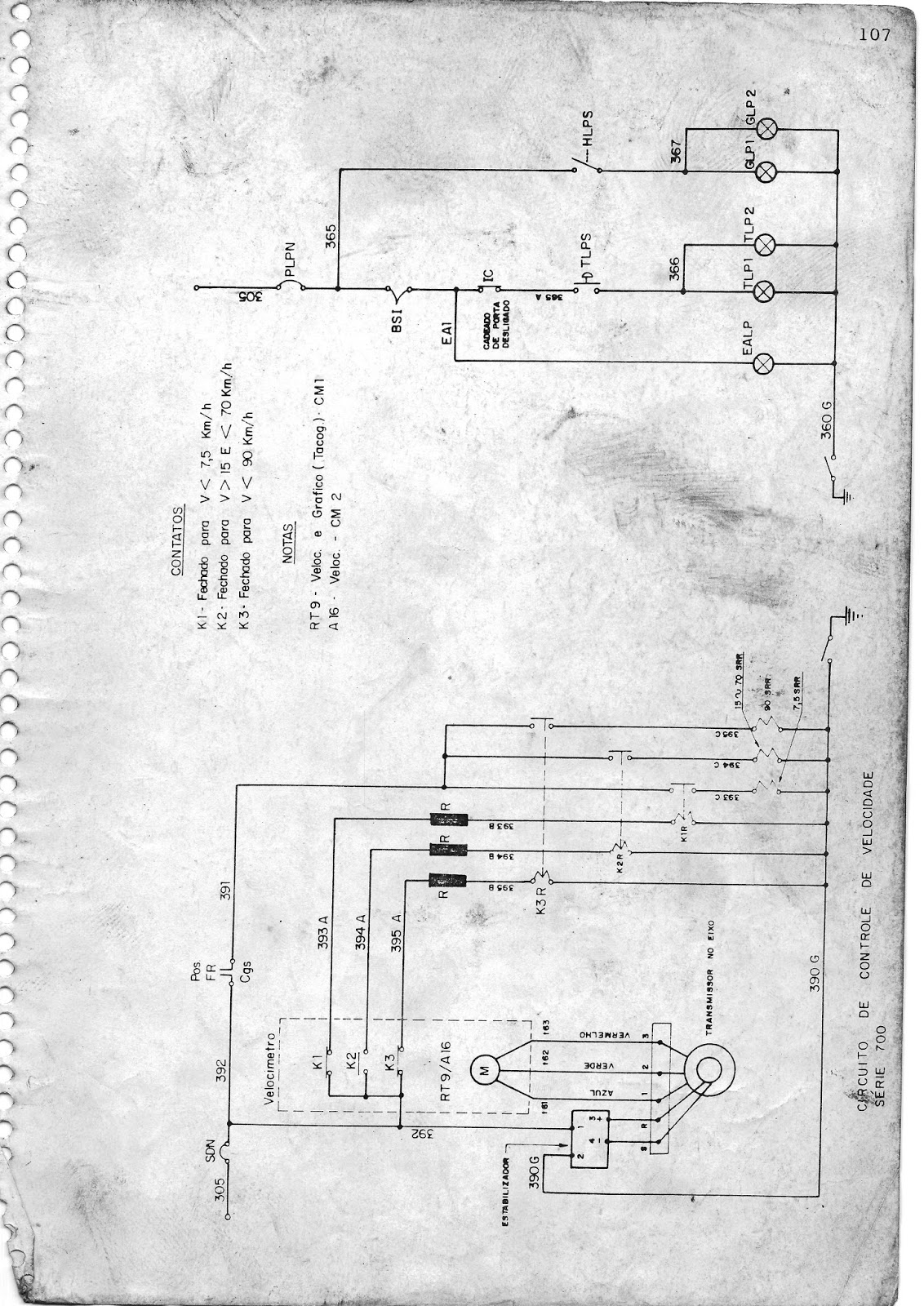

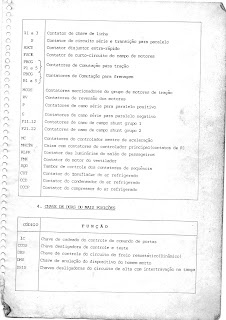

Publico aqui esse manual de operação que me foi cedido pela manutenção da Supervia, de forma  a disponibilizá-lo a consulta para pesquisas na área de engenharia que exijam detalhes mais aprofundados a respeito dos equipamentos. basta clicar nas imagens para vizualizar de forma ampliada.

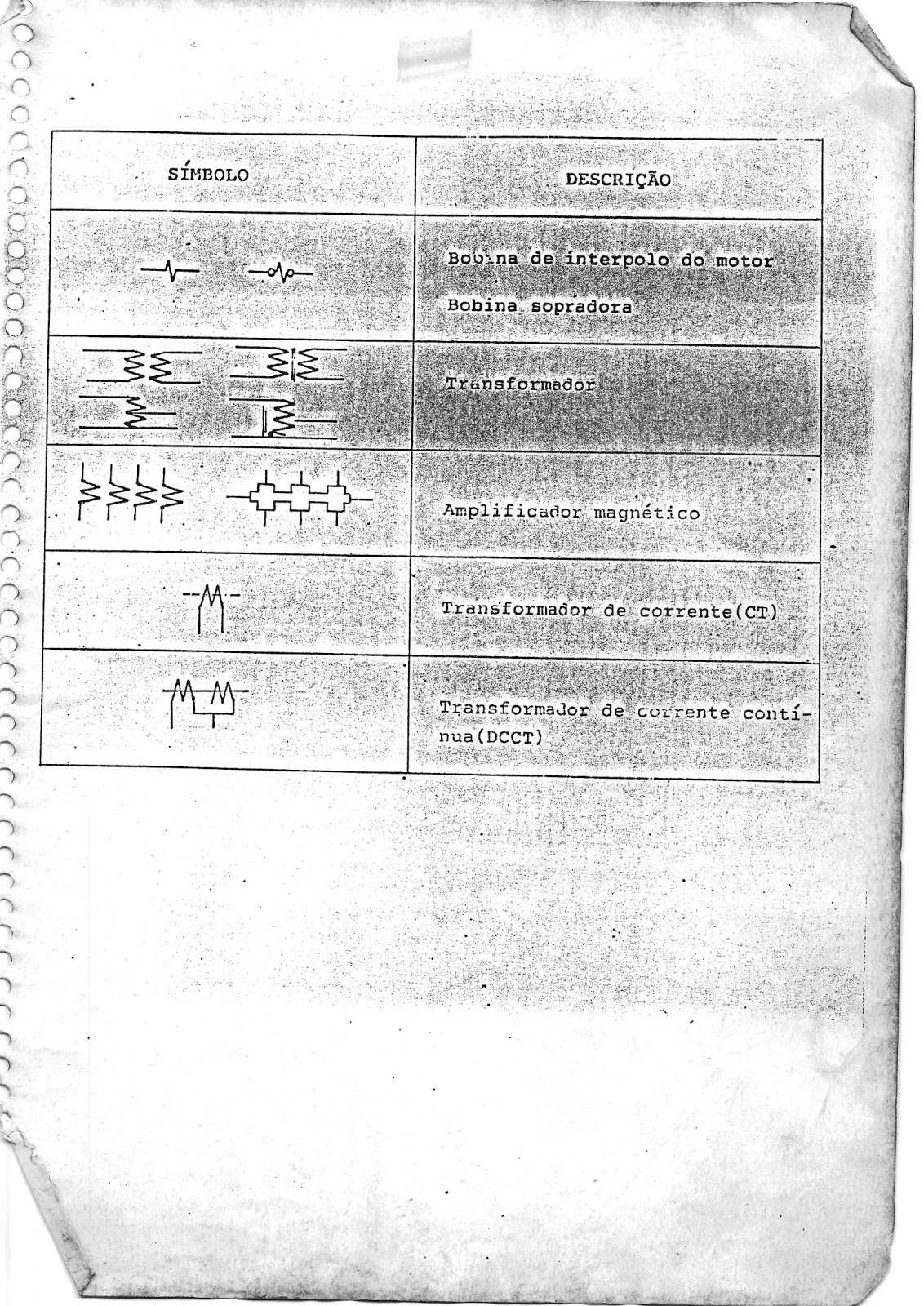

A introdução dos diagramas apresenta uma simbologia elétrica que pode ser utilizada para a interpretação de outros documentos, não necessariamente ligados aos trens.

Para outras informações a respeito dos trens da série 500 e 700 que rodaram no Rio de Janeiro e em São Paulo pela RFFSA, CBTU, Flumitrens e CPTM e  Supervia, basta clicar nestes links.
